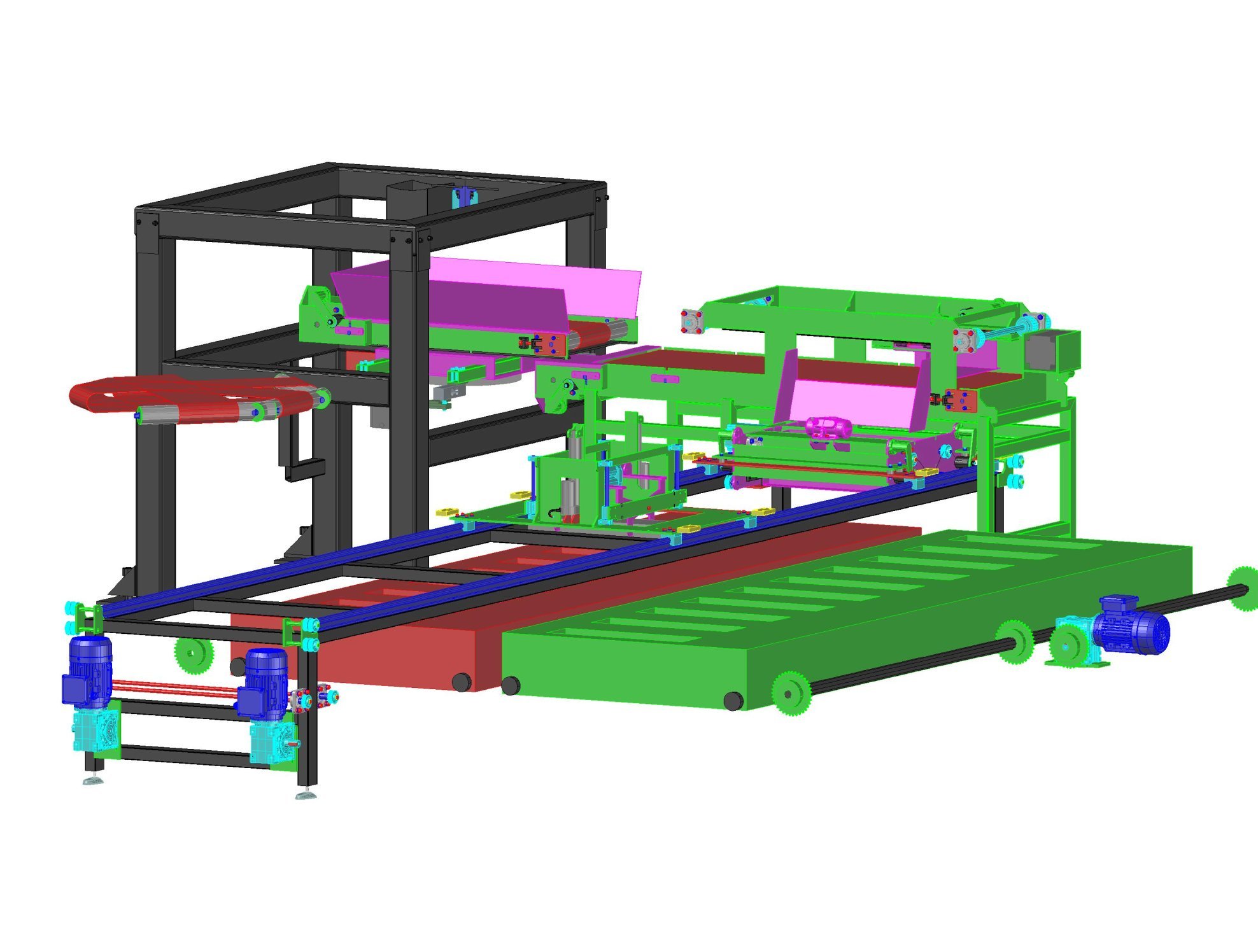

Kevert gumi és kötőanyag mérésére alkalmas, szögben elforduló szállítószalag

meglévő keverőberendezéshez ürítő nyílásához illesztett beépítés

550×750 mm méretű poliuretán szalag, sebességvezérléssel

400/0,11 kW hajtóműves villanymotor meghajtás

360 fok elfordulásra képes alátámasztás, 0,27 fokos pontossággal

8,7 Nm léptetőmotoros forgatás

maximum 120 kg hasznos mérlegelési kapacítás, 100 gr pontossággal központi PLC vezérlés, távoli elérés funkcióval

egy réteg, alapozó és egy réteg RAL 601( fűzöld) lakkfestés felületkezeléssel

Gumi keverék szállítását biztosító szalag

450×5000 mm méretű poliuretán szalag, sebességvezérléssel

zárt szállító felület, két végén nyitott kivitel

a súlymérő szalaghoz illesztett

400V/0,75 Kw, hajtóműves villanymotor meghajtás vizszinteshez képest maximum +- 15 fokos állítási lehetőség szállítási végponton lézer adó-vevős anyagkontrol központi PLC vezérlés, távoli elérés funkcióval

egy réteg, alapozó és egy réteg RAL 601( fűzöld) lakkfestés felületkezeléssel

Adagoló töltő egységhez

szállító szalag végpontjához illesztett felfogatás

szalagmozgással ellentétes elmozdulás, lineáris pályán vezetve maximum 600 mm hosszban állítható sebesség, 6,8 Nm léptetőmotorral szerelve központi PLC vezérlés, távoli elérés funkcióval

egy réteg, alapozó és egy réteg RAL 601( fűzöld) lakkfestés felületkezeléssel

Töltőegység

présszerszám méretéhez igazított paraméterek maximum 2500 mm átfedésére képes elmozdulás

maximum 16 kg hasznos teher viselésére alkalmas lineáris pályszerkezetre építve maximum 105 mm/sec mozgási sebesség, gyorsítási és lassítási szakaszokkal présszerszám nyílásához pozicionálható mozgatás

vibromotoros anyag tömörítés, állítható frekvencia tartománnyal 350 N nyomatékú ürítő nyílás mozgatás, 80 mm/sec sebességgel

központi PLC vezérlés, távoli elérés funkcióval

egy réteg, alapozó és egy réteg RAL 601( fűzöld) lakkfestés felületkezeléssel

a. – tapadásmentes belső felületkezelés

b. – automatikus formaleválasztó injektálás présszerszámba 1,35 l/min, 90 psi nyomás

c. – vezérelt katalizátor injektálás a présszerszámba töltött gumikeverékre

d. – présszerszám illesztési felületének automatikus tisztítása

Présszerszám mozgató mechanika

meglévő présszerszámok vezérelhető mozgatása 400/ 0,75 kW hajtóműves villanymotor meghajtás nyitási és zárási pozíció felismerése szenzorokkal végállási pozíciók felismerése szenzorokkal központi PLC vezérlés, távoli elérés funkcióval

egy réteg, alapozó és egy réteg RAL 601( fűzöld) lakkfestés felületkezeléssel

Késztermék kiemelő és mozgató egység

maximum 2500 mm átfedésére képes elmozdulás

maximum 16 kg hasznos teher viselésére alkalmas lineáris pályszerkezetre építve maximum 105 mm/sec mozgási sebesség, gyorsítási és lassítási szakaszokkal

maximum 2×100 N szorítóerő a megfogó mechanikán

automatikus termék pozicíó felismerés központi PLC vezérlés, távoli elérés funkcióval egy réteg, alapozó és egy réteg RAL 601( fűzöld) lakkfestés felületkezeléssel

Elektromos kapcsolószekrény

5 méter PVC szigetelésű elektromos kábel, 32 A szabványos dugvillával

240V és 400V elemek vezérléséhez szekrénybe beépített PLC vezérlés

távoli elérés funkció vezetékek, kábelek szabványos csatornában szerelve

– pc vagy notebok vezérlő felület

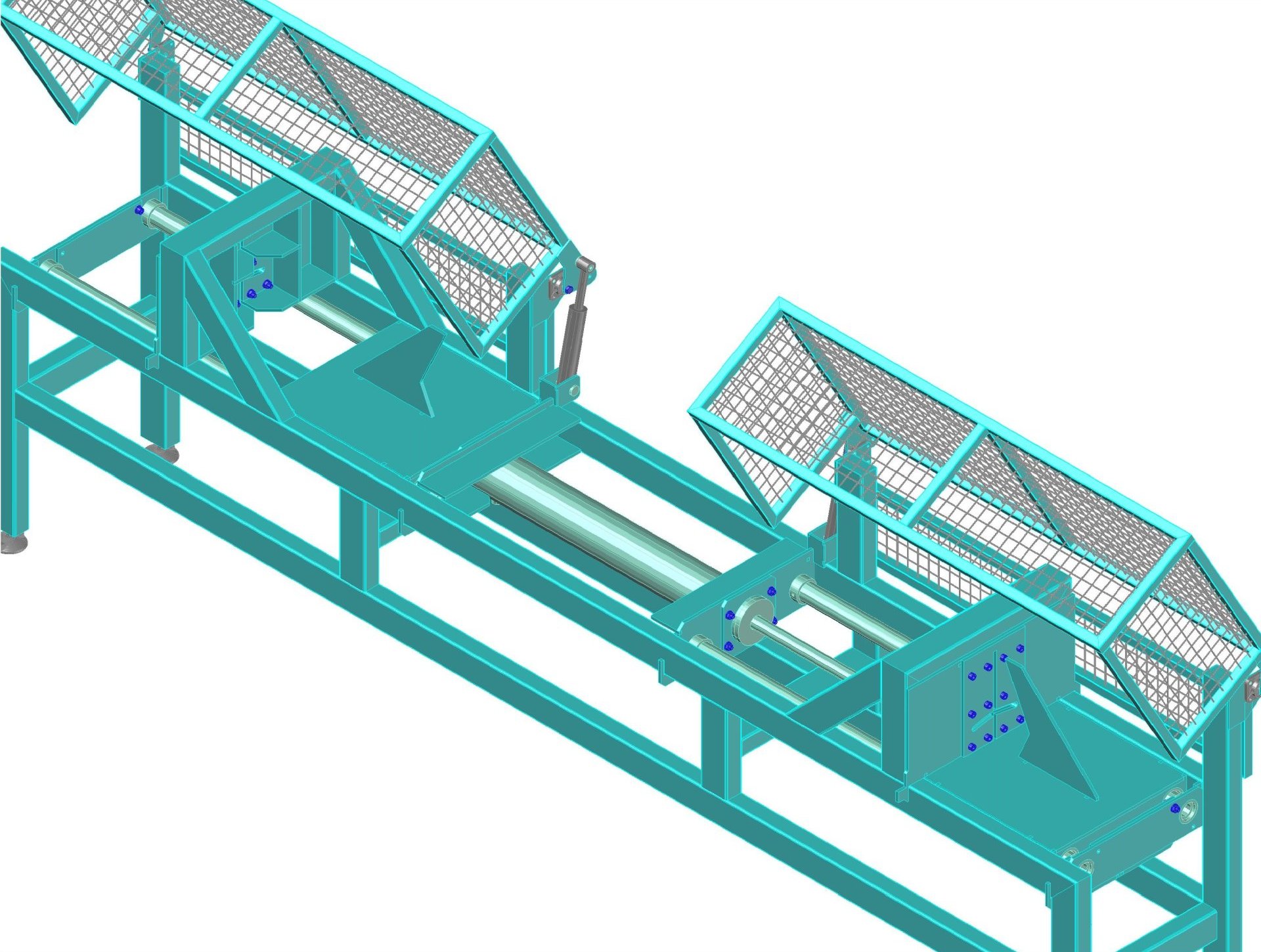

A tömör gumiabroncs forgácsolási munkafázist követően eltávolítja a visszamaradt anyagból az acél szálakat.

Méretek (HxSZxM): 4280x850x1950 mm

Mindkét oldalon munkavégzés egy ciklusban 850 mm hosszban
400/3 kW villamos energia igény

Önálló hidraulikus egységgel és vezérléssel szerelt.

Kétkezes biztonsági indítás

Automatikus biztonsági rács nyitás és zárás mindkét oldalon

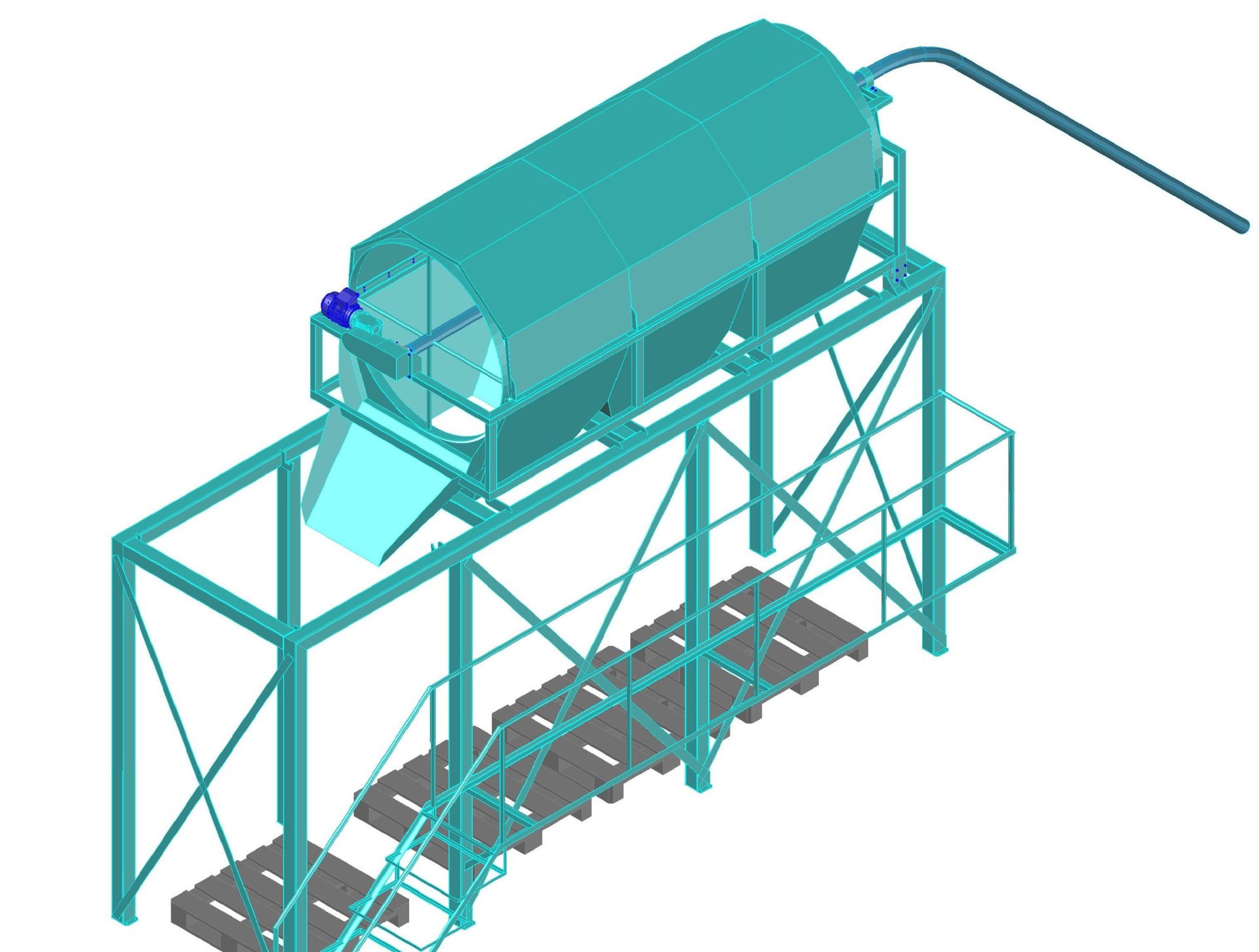

Gumiforgács hossz alapján történő szétválasztása maximum 4 frakcióra

Méretek (HxSZxM): 5600x2150x4250

– 400/8 A villamos energia ellátási igény
– 400/0,75 kW hajtóműves motor meghajtás a rostadob forgatáson
– állítható sebességű dob fordulat
– állítható felfutási és lefutási fordulat
– szabadonfutóval szerelt az egyik forgásirányba
– állítható dőlésű dobszekrény
– szabványos perforált lemezmérettel szerelve (1000×2000 mm)
– 3 részre osztott dob kialakítás
– 4 db 1000*1000*2200 mm Big-Beg zsák akasztására kialakított szerkezet
– egyik oldalon kialakított gyalog rámpa maximum 300 kg terhelhetőséggel
– megvilágított munkaterületek mozgás érzékelő szenzorral
– 90 mm átmérőjű felhordó csiga csatlakozás

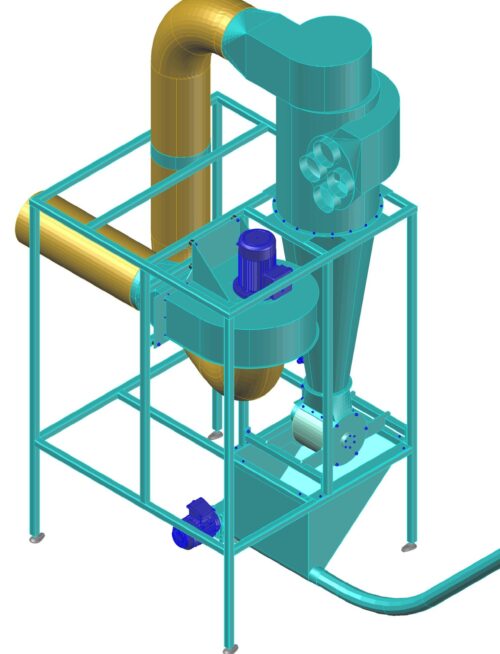

A tömör gumiabroncsok feldolgozása során előállított gumiforgácsok feldolgozó géptől történő eltávolítására kialakított egység.
Méretek (HxSZxM): 1700x1400x3300 mm
400/16 A villamos energia igény
Az egység részei:
1. Nagy teljesítményű elszívó ventilátor
– az alap típus 4 kW/2940 1/min motorral szerelt
– 260 mP szívó és 6800 m3/h kapacitás
– lapátok elött beépített szűrő
2. Finom por ülepítésére alkalmas ciklon
– maximum 4 db 150 mm átmérőjű elszívó cső csatlakozás
– csatlakoztatható cső hossz összesen: 16 méter
– négy ponton szerelhet összeállítás
3. Lamellás adagoló
– 400/0,75 kW hajtóműves motor
– kétsoros lánc meghajtás
– cserélhető keménygumi tömítés
– gyorsan szerelhető oldalfal
4. Flexibilis felhordó csiga és garat
– 400/0,75 kW hajtóműves motor
– állítható fordulatszám, nyomaték figyeléssel
– 90 mm cső átmérő
– maximum 12 méter felhordási hossz
Opcionálisan kialakított fogadótér a hidraulikus tápegységnek. A hidraulikus egység nem része.

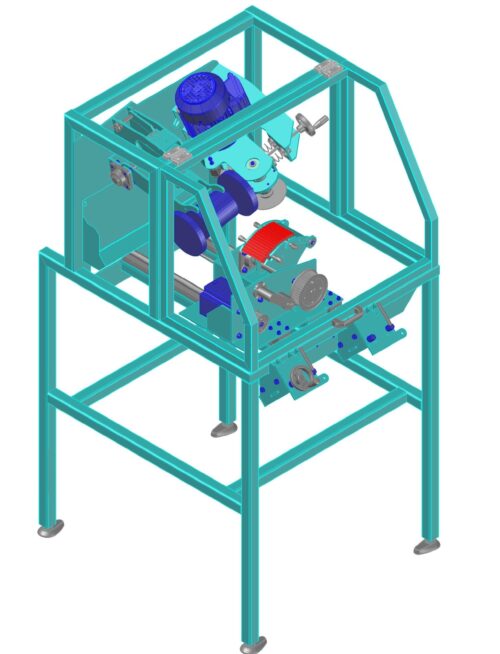

A tömör targonca gumi hulladék feldolgozása során alkalmazott lemezkések élezésére alkalmas. Használatával a lemezkések többször is felhasználhatóvá válnak, csökkentve a költségeket.

Méretek (HxSZxM): 850x1100x1600 mm

Maximum 120 db lemezkés egyidejű élezése.

Hátszög és homlokszög kialakítás egy lépésben.

PLC vezérlés minden mozgási irányban.

Szabványos csiszoló anyagokkal szerelt.

400/3 kW villamos energia ellátás

Figyelem! 85 dB meghaladó zajterhelés.

Zajvédő burkolat árát nem tartalmazza az alapár.

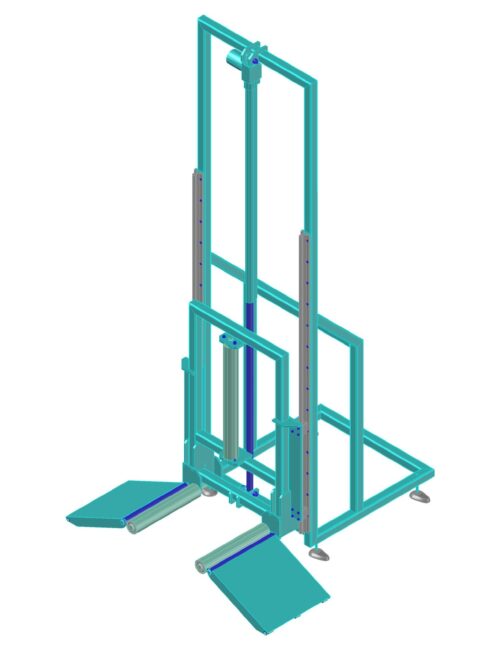

A tömör gumiabroncsok felületében lévő idegen anyagok eltávolításához kialakított emelő berendezés.

Méretek (HxSZxM): 1150x1150x2300 mm

240/1,1 kW

Maximum emelő kapacitás 120 kg

Maximum emelési magasság 940 mm, nyomógombos vezérléssel

Görgős abroncs alátámasztás és oldal megtámasztás

Ballanszerrel szerelt mozgatható induktív fém szenzor

Fém szenzor maximum érzékelési távolsága 40 mm

Golyós lineáris megvezetés a függőleges mozásnál

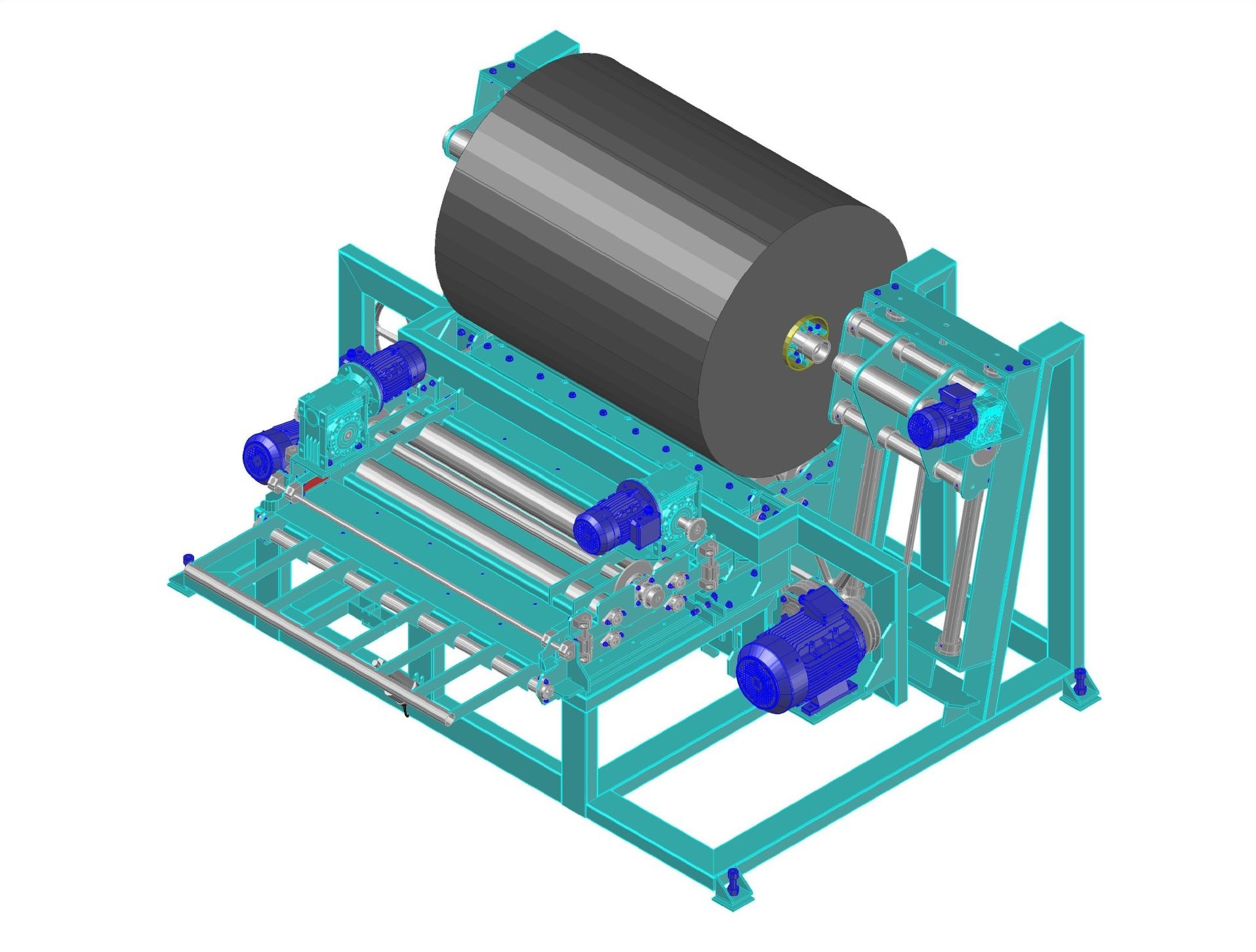

A berendezés az 1.000 mm átmérőjű és maximum 1260 mm hosszúságú gumihenger folyamatos csigavonal alapú szeletelésére alkalmas.

Méretek (HxSZxM): 3000x2560x2000 mm

400/32 A villamos energia ellátást igényel

folyamatos kerületi sebesség a gumihenger felületén

nagy sebességű vágószalag, automatikus élezéssel

golyós orsóval mozgatott lineáris mozgások

gondozásmentes lineáris vezetőfelületek

3-10 mm leválasztható anyagvastagság

PLC vezérelt mozgások

automatikus folyamat irányítás

tengelybetétes henger felfogatás

automatikus szőnyeg szélesség vágása

Távoli elérés funkció és a személyre szabott kezelő felület opcionális.

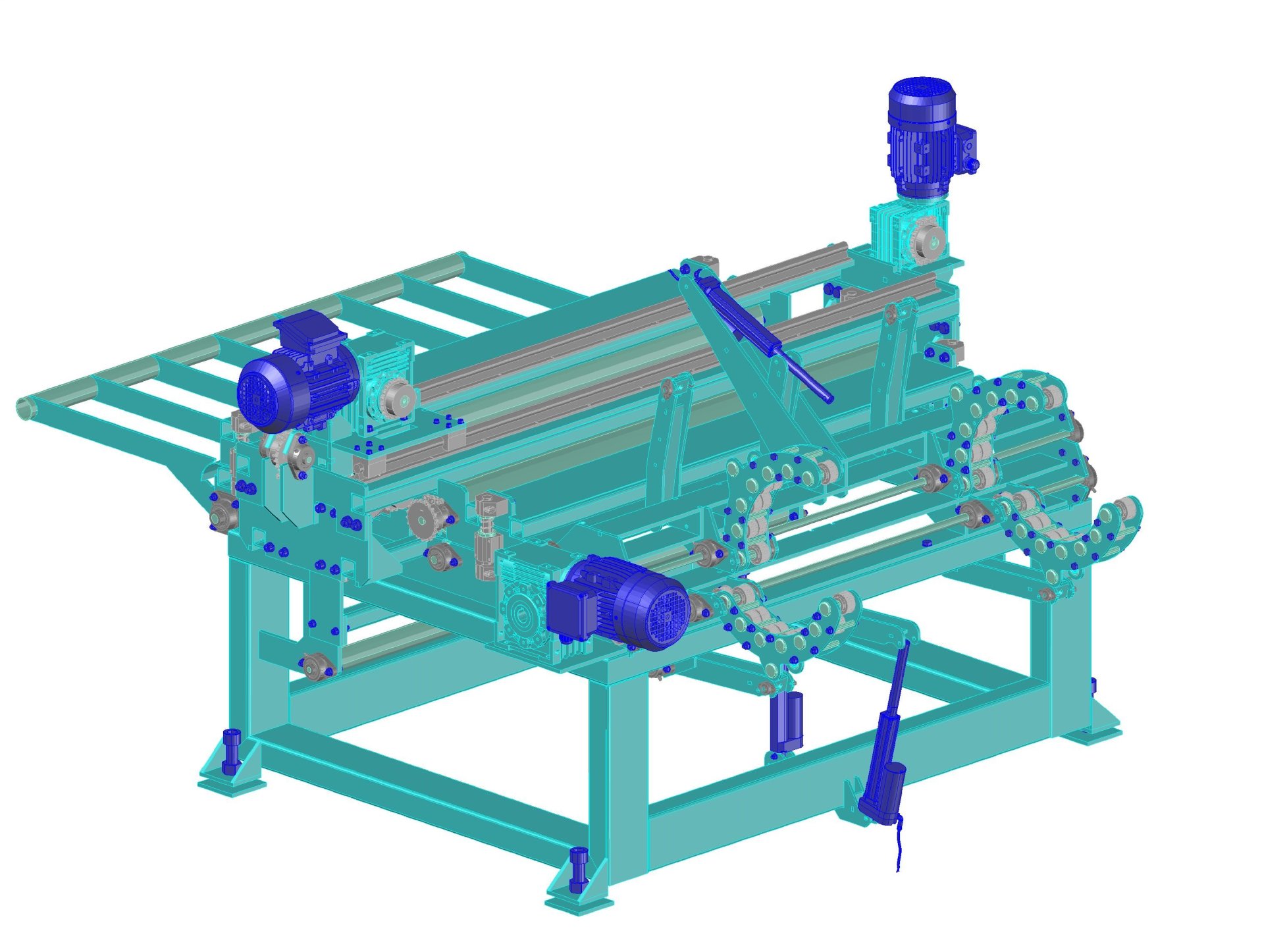

Tekercselt gumiszőnyeg hosszméretre történő darabolását és a darabolt egységek tengelymag nélküli feltekerését végzi el.

Méretek (HxSZxM): 2500x2100x2000

400/16 A villamos energia ellátást igényel

induktív és lézeres érzékelés

digitális elmozdulás számlálás

PLC vezérlés, automatikus folyamat irányítás

automatikus hosszméret vágás

méretre vágott egységek automatikus tekercselése

tekercselés során nincs szükség hordozótengelyre

maximum vágási vastagság 10 mm

maximum tekercshossz 20 méter, anyagvastagságtól függően

24 V Dc tolómotorok

Távoli elérés és a pc kezelőfelület opcionális

Önállóan is rendelhető. Ebben az esetben opcionális a vezérlés és a henger tartó állvány.

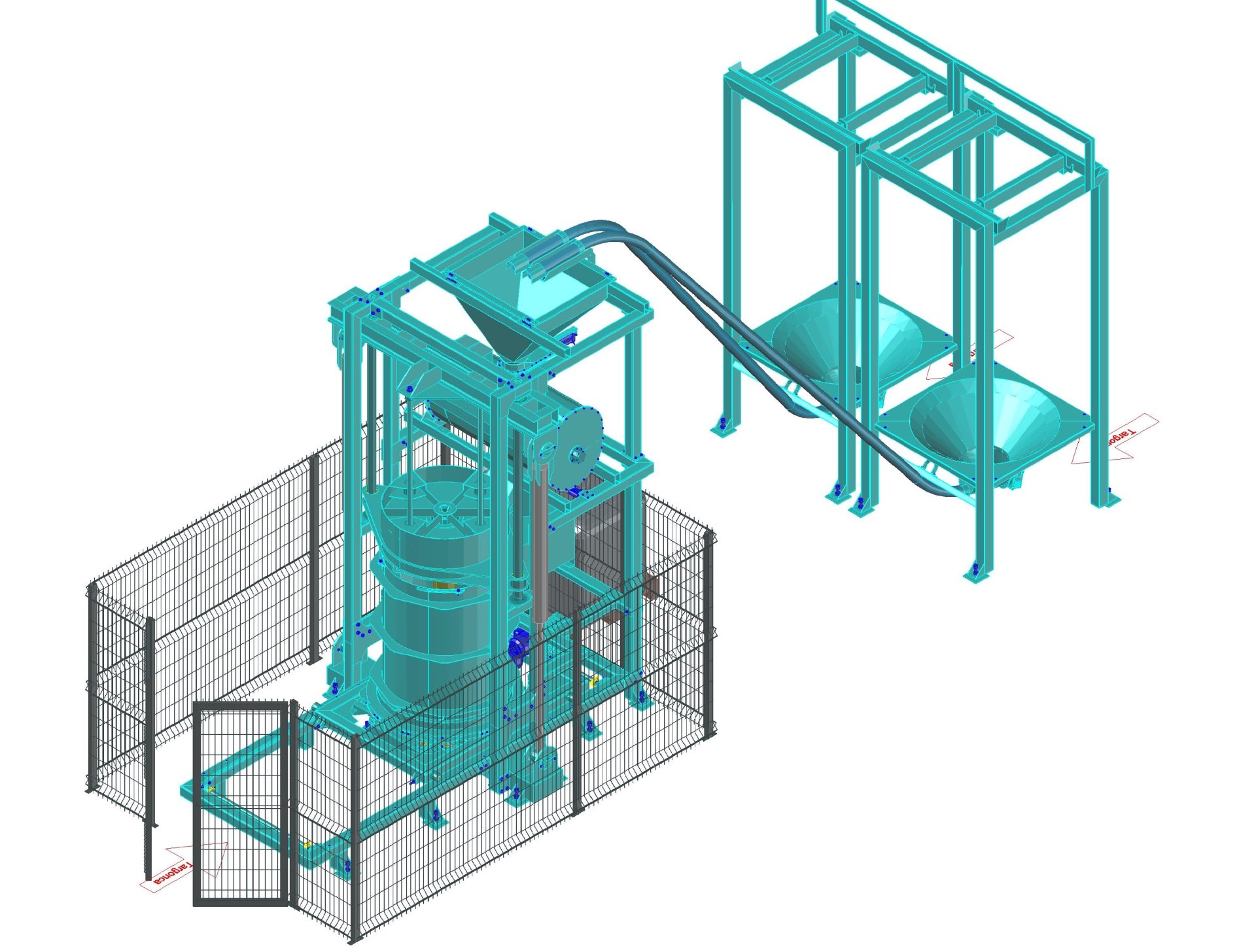

A berendezés 1.000 mm átmérőjű és maximum 1260 mm méretű gumihenger gyártására alkalmas, melynek forgástengelyét 185 mm átmérőjű maximum 6 mm falvastagságú 1265 mm hosszúságú papírhenger biztosítja. A berendezéssel előállítható maximális gumitömörség 0,854 kg/dm3.

A gumihenger előállítása során alkalmazott anyagok receptúrától függetlenül:

– újrahasznosított gumiabroncs őrlet, granulátum

– újrahasznosított gumiabroncs szálak, horzsalék

– poliuretán kötőanyag

Méretek (HxSZxM): 8750x3150x4200 mm

A berendezés fő részegységei:

1. Gumihenger présgép:

– vízszintes tengelyű dobkeverő

– 400/6 kW hatóműves motor közvetlenül a keverő tengelyén

– beépített hidraulikus tápegység 24v Dc vezérléssel, 5 kW teljesítménnyel

– induktív mozgás érzékelés

– automatikus folyamat irányítás, PLC vezérlés

– maximum 300 kg mérésére alkalmas 100 g pontosságú adagoló tartály

– pneumatikus membrán pumpa a kötőanyag adagolásához

– 1 db bontható öntőszerszám

Opcionálisan:

– tapadásmentes felületkezelés a keverőben. Nem teflon.

– tapadásmentes felületkezelés az öntőszerszámon. Nem teflon.

2 .gumiabroncs apríték komponensek adagolására alkalmas acél tartószerkezet

– Big-Beg zsákok akasztására emelőkeret

– maximum 1200 kg, 1000x1000x2000 mm zsák akasztása

– 400/0,75 hajtóműves motor az anyagfelhordáshoz

– flexibilis csigás felhordó

Távoli elérés funkció és a személyre szabott receptúra bevitel opcionális.

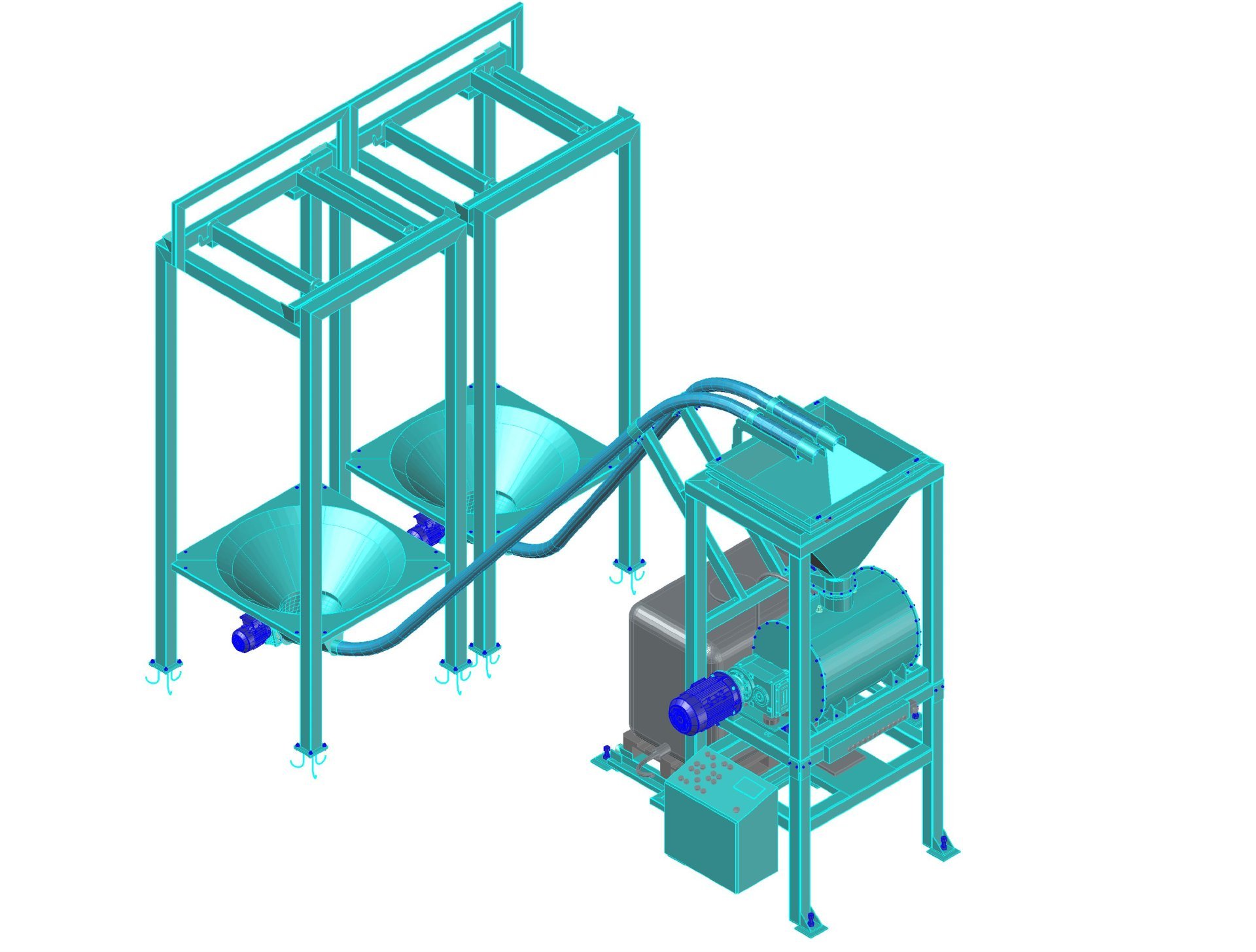

1. Újrahasznosított gumi frakciók adagolásához zsáktartó:
– 2 darab egyenként maximum 1500 kg terhelhetőségű zsáktartó acél szerkezet
– mérete 1560x1450x3736 mm,
– akasztható zsák maximális mérete 1000x1000x2000, 400 mm füllel
– padlószínt alatt acélhorgos csavarrögzítéssel
– 4 pontos akasztású emelőgerenda maximum 1500 kg terhelhetőséggel
– emelőgerenda emelési magassága minimum 3410, maximum 3500 mm
– anyagtovábbítás 90 mm átmérő flexibilis felhordó csiga PVC házban
– frekvenciaváltóval szabályozott 400 V/0,75 kW csigahajtóműves motor teljesítmény
– maximum 900 kg/h felhordó kapacitás 4400 mm csiga hossz
– acélfelület kezelés egy réteg alapozó és egy réteg RAL 6010 (fűzöld) lakkfestés
2. Anyagkeverő egység:
a. – vázszerkezet
– 1 darab kettő részből kialakított acél vázszerkezet csavarkötéssel rögzítve egymáshoz
– befoglaló mérete 2460x2365x3160
o ebből keverőegység 1685x1470x3160 mm
o IPC tartály fogadó 1850x1220x200 mm
– csavaros szintezés alsó fogadókereten
– acélfelület kezelés egy réteg alapozó és egy réteg RAL 6010 (fűzöld) lakkfestés
b. – anyagtároló lemeztartály
– 4 pontos mérőcellás kialakítás, +-50 g mérési pontosság
– 350 l tároló térfogat
– ürítő nyílás PLC vezérelt 24 V/1000 N aktuátorral,
– ürítő nyílás a keverődobhoz illesztve
– felső keret vázra illesztve
– acélfelület kezelés egy réteg alapozó és egy réteg RAL 6010 (fűzöld) lakkfestés

c. – vízszintes tengelyű keverődob
– 285 l bruttó térfogat, ebből 166 l hasznos töltet térfogat
– a tengelyen 2 db egymással ellentétes emelkedésű 60 mm szélességű spirállapát
– keverődob mindkét oldalon csavarozható oldalfedéllel, zárt palástfelülettel
– belső felületek teflon felületkezeléssel
– ürítő nyílás PLC vezérelt 24 V/1000 N aktuátorral,
– tengelyre fűzött 400V/7,5 kW csigakerekes hajtómű
– 30-63 f/min tengely fordulat szabályozás frekvenciaváltón keresztül
– kiegészítő kényszerhűtés a motoron
– 1 db Pu adagolására kialakított adagoló szelep elektromos nyit-zár vezérléssel
– 2 db 120°permetező szelep víz adagolásra, maximum 110 Psi, átfolyásmérő jeladóval, elektromos nyit-zár szeleppel
– alsó keretvázra szerelve, 1640 mm tengelymagasságban
– acélfelület kezelés egy réteg alapozó és egy réteg RAL 6010 (fűzöld) lakkfestés

d. – kiadagoló platform
– platform mérleg 40×50 cm felülettel, maximum 150kg terhelhetőség/10 g mérési pontosság
– előre programozható súly adagolás nyomógomb vezérléssel, 6+6 db
– 1-1 db vészleállító nyomógomb
– automatikus tára funkció a ráhelyezett edény mérésekor
– acélfelület kezelés egy réteg alapozó és egy réteg RAL 6010 (fűzöld) lakkfestés

e. – IBC tartály pozicionáló keret, Pu pumpa
– szabványos 1000 l IBC tartály fogadására alkalmas felület, nem békázható
– 600 mm elmozdulás a szivattyú irányába műanyag, csapágyazott görgős megvezetéssel
– 2” IBC tartály csatlakozás, légzáró ¾” csappal
– csavaros szintezés alsó fogadókereten
– ráépített membrános adagoló ipari szivattyú, 400 V/0,55 kW motor meghajtással
– membrán és a golyók anyaga: PTFE, TFM módosított PTFE, EPDM, NBR, FKM
– anyagtovábbítási mennyiség 1,257 g/mc3-ig, maximum 25 l/min
– maximum 3,7 bár nyomás biztosítása, önfelszívás a száraz szívócsőből
– acélfelület kezelés egy réteg alapozó és egy réteg RAL 6010 (fűzöld) lakkfestés
f. – elektromos kialakítás
– 1 db, kulccsal zárható elektromos kapcsoló szekrény az alsó keretvázra rögzítve
– 5 méter PVC szigetelésű elektromos kábel, 32 A szabványos dugvillával
– 1 db frekvenciaváltó 7,5 kW motor teljesítményhez
– 1 db frekvenciaváltó 0,75 kW motor teljesítményhez
– 1 db frekvenciaváltó 0,55 kW motor teljesítményhez
– 1 db PLC vezérlő egység
– 1 db UTP kábel csatlakozás
– 12-24 V dc kontaktorok, segédérintkezők, biztonsági relék, ac/dc transzformátorok
– vezérlő, ellátó és kontroller vezetékek a vázszerkezeten kívül rögzítve csavarozható kábelbilinccsel
– 1 db modulos távoli elérés szoftver, elérési út biztosítása a megrendelő feladata
– 1 db PLC program a gépen található elektromos berendezések vezérlésére, ellenőrzésére
– Pc alapú adatbevitel és kijelzés közvetlen adatkábelen vagy internetes elérésen
